Jesko Vogt
Zimmerermeister
Von der Handwerkskammer für München und Oberbayern öffentlich bestellter und vereidigter Sachverständiger für das Zimmererhandwerk
Schadensbeispiele
WDVS, Ausbauarbeiten, Trockenbau und Messebau
Fall 1
| Thema: | WDVS |  |
| Auftraggeber: | Privatauftrag, 82515 Wolfratshausen | |
| Objekt: | Mehrfamilienhaus, Dachgeschosswohnung mit angrenzenden Kalträumen | |
| Schadbild: | Die Verlegung der Dämmplatten weist Wärmebrücken (Unterbrechungen und Fugen) in unterschiedlichen Größen auf. | |

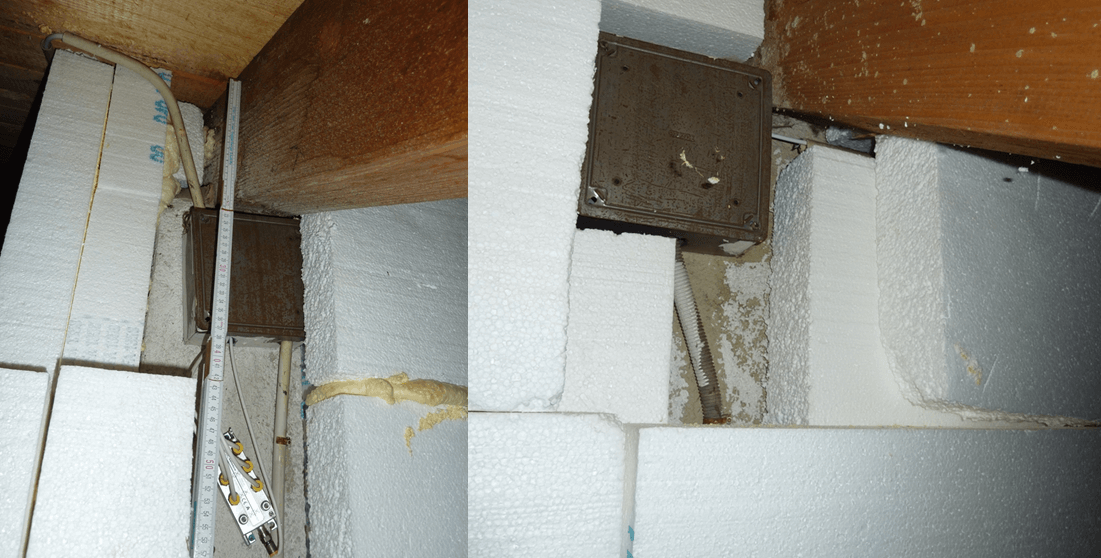

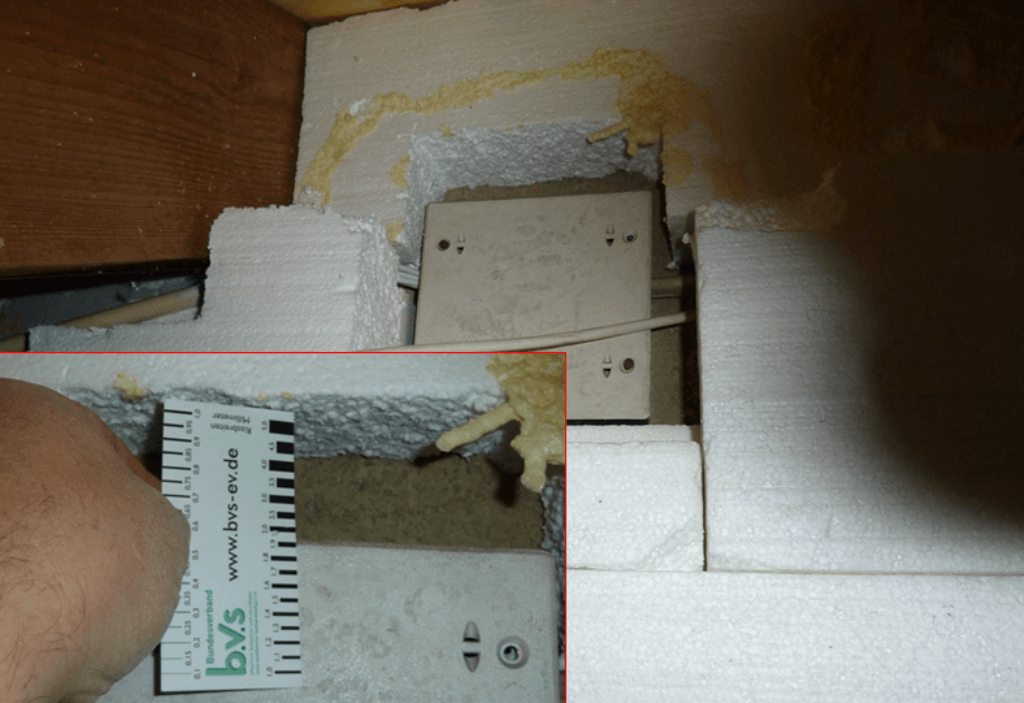

| Feststellungen: | Die Fehlstellen befinden sich im Bereich üblicher Geräte der Haustechnik, geometrischer Ecken und Dachschrägen. Fehlstellen und Fugen wurden weder mit dem gleichen Dämmstoff noch mit Füllschaum verschlossen. | |
| Arbeiten sind zu planen. Wenn eine Gerätezugänglichkeit erforderlich ist, können diese Anlagen z. B. vor dem WDVS montiert werden. Der Planer hätte z. B. einen Elektriker hinzugezogen. |  |
|

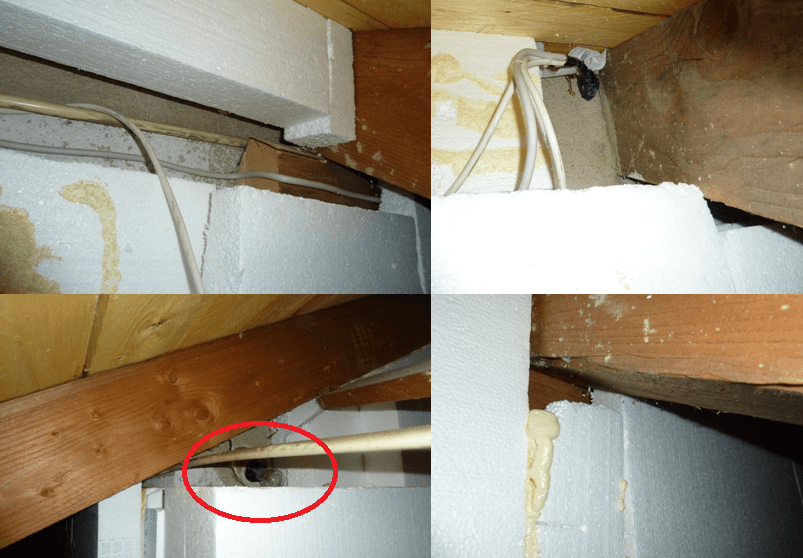

| Stromkabel, Kabelbündel und Schrägen können bei fachgerechter Ausführung wärmebrückenfrei ummantelt und angeschmiegt werden. Die Lampe mit Glühbirne (links, unten) verbreitet jetzt mehr Schatten als Licht. |  |
|

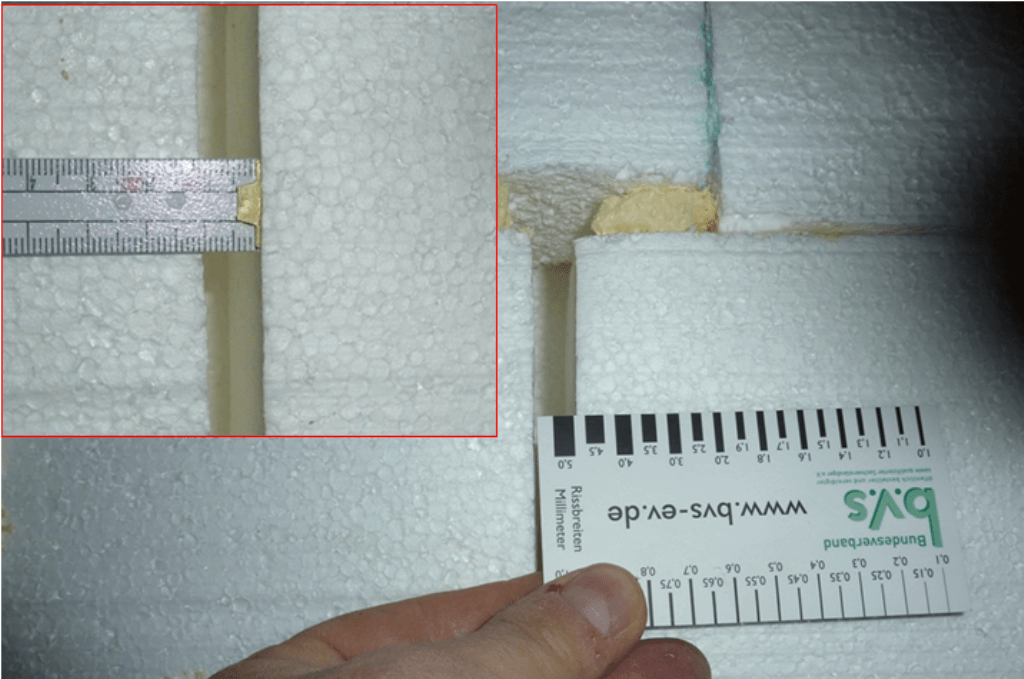

| Die Fugen wurden nicht fachgerecht verschlossen. Fugen (Wärmebrücken) sind mit dem gleichen Dämmstoff zu verschließen, bei kleineren Fugen < 5 mm sind diese mit Füllschaum zu versehen. |  |
Fall 2
| Thema: | Messebau: Stellwand, Statik, Standsicherheit |  |
| Auftraggeber: | Oberlandesgericht, 80335 München / Maxvorstadt | |
| Objekt: | Stellwand auf einem Messestand, Kongresszentrum in Portugal | |
| Schadbild: | Eine Stellwand mit 15 m² kippte bei der Bearbeitung auf einen Mitarbeiter, als dieser Folien an der Vorderseite der Wand anbrachte. | |
| Feststellungen: | Die 2,5 x 6,0 m große Stellwand sollte frei und ohne Befestigungen aufgestellt werden. Konstruktiv war sie wie ein Schrank ohne Rückwand aufgebaut. Der Schwerpunkt dieser 0,4 m breiten Wand lag dabei so ungünstig an der zu beklebenden Vorderseite, dass eine Kraftaufwendung von weniger als 10 kg ausreichend war, um das Kippen auszulösen. Als die Verklebung der Folie zu korrigieren war, zog der Mitarbeiter an der Folie, um sie wieder zu lösen und stürzte mitsamt der Wand um. | |
| Die zur Ballastierung der freistehenden Wand mitgelieferten Betonplatten (Gegengewichte) wurden während des Montagevorgangs nicht eingelegt. |  |
